3,98-palcový TFT LCD modul



ENH-TV0398A002Popis



The3,98 palcový TFT LCD modulsedí na krásnom mieste, o ktorom si len máloktorá veľkosť displeja môže tvrdiť,-dostatočne veľká na to, aby na ňom bolo možné zobraziť zmysluplné údaje, a zároveň dostatočne kompaktná na to, aby sa zmestila do ručných lekárskych zariadení, priemyselných ovládacích panelov a inteligentných domácich rozhraní. Po odoslaní tisícok týchto jednotiek vám môžem presne povedať, kde vyniká a kde nie.

náš3,98 palcový TFT LCD modulje postavený na IC ovládača ST7796U, ktorý sa stal niečím ako pracant v priestore 320 x 480. 8-LED paralelné podsvietenie poskytuje typický jas 320 cd/m² a panel IPS poskytuje pozorovacie uhly, na ktorých záleží, keď sa niekto pozrie na obrazovku zo strany nemocničného lôžka alebo továrne.

Dovoľte mi, aby som vás previedol tým, čo je na tomto module skutočne dôležité,-nie marketingový kontrolný zoznam, ale technické rozhodnutia, ktoré ovplyvňujú jeho výkon v reálnom svete.



Podrobná analýza parametrov

Rozlíšenie 320 × 480.Na 3,98- uhlopriečke poskytuje rozlíšenie 320 × 480 približne 145 PPI. Nie je to trieda sietnice{8}}, ale pre zariadenia s uhlopriečkou 30 – 50 cm-predstavte si lekárske vreckové počítače, priemyselné HMI a panely inteligentných domácností – je to dokonale čitateľné. Ešte dôležitejšie je, že ide o rozlíšenie, ktoré bez problémov beží na miernych mikrokontroléroch. Vyrovnávacia pamäť snímky pre farebnú hĺbku RGB565 je niečo vyše 307 000 bajtov, čo sa pohodlne zmestí do pamäte RAM ESP32 alebo STM32 bez externej pamäte.

IC ovládača ST7796U.ST7796U podporuje rozlíšenie 320 × 480 pri obnovovacej frekvencii 60 Hz, čím spĺňa najbežnejšie požiadavky na zobrazenie, ako je text a jednoduchá grafika. Zahŕňa vstavané-funkcie hardvérovej akcelerácie, ako je posúvanie a ovládanie kurzora. Čo údajový list dostatočne nezdôrazňuje, je ekosystém-ST7796U je podporovaný grafickými knižnicami TFT_eSPI, LVGL a Adafruit. Poskytujeme inicializačný kód pre STM32, ESP32 a Arduino, všetky testované vo výrobe.

8-LED podsvietenie.Osem LED diód paralelne, každá má 20 mA, poskytuje 320 cd/m² s rovnomerným osvetlením naprieč obrysom 92,25 × 60 mm. Prečo 8 LED namiesto 4? Pretože väčšie panely potrebujú viac svetelných zdrojov, aby sa vyhli tmavým rohom. Dozvedeli sme sa to od zákazníka zdravotníckeho zariadenia, ktorý sa sťažoval na nerovnomerný jas na 4-LED dizajne. Konfigurácia 8-LED tento problém úplne vyriešila.

Zásobník polarizátorov.Horný matný 0 stupňov znižuje oslnenie od stropného osvetlenia-kritického v nemocničných izbách a priemyselných riadiacich centrách. Nižší lesklý 90 stupňov maximalizuje priepustnosť svetla cez panel. Táto kombinácia dosahuje kontrastný pomer 1000:1 s hlbokou čiernou, keď sú pixely vypnuté.

Farebné súradnice.X: 0,25 ± 0,03, Y: 0,26 ± 0,03. To je konzistentný biely bod naprieč výrobnými šaržami. V prípade zdravotníckych pomôcok, ktoré zobrazujú farebné-kritické diagnostické obrázky, je táto konzistencia dôležitá. Každú várku odmeriame.



Aplikačné scenáre

The3,98 palcový TFT LCD modulPoužíva sa vo viacerých odvetviach:

Lekárska diagnostika: Prenosné ultrazvukové jednotky, displeje endoskopov, pacientske monitory, infúzne pumpy a ručné monitory vitálnych funkcií. IPS-zobrazenie zo všetkých uhlov zaisťuje, že lekári môžu čítať údaje bez nakláňania zariadenia.

Priemyselná automatizácia: Rozhrania pre CNC stroje, monitorovacie terminály SCADA, programovacie panely PLC a robotické riadiace systémy. Široký rozsah prevádzkových teplôt podporuje podmienky továrne.

Ručné zariadenia: POS terminály, záznamníky údajov, skenery inventára a prenosné testovacie zariadenia. 2,2 mm tenký profil a mierna spotreba energie vyhovujú dizajnom napájaným z batérie-.

Smart Home: Termostatické panely, monitory kvality vzduchu, ovládacie rozhrania spotrebičov a rozbočovače domácej automatizácie. 3,98-palcová uhlopriečka je dostatočne veľká na čitateľné prvky používateľského rozhrania, ale dostatočne kompaktná na montáž na stenu.

Monitorovanie bezpečnosti: CCTV ovládacie panely, terminály riadenia prístupu a rozhrania monitorovacieho systému.



Kľúčové vlastnosti a funkčné výhody

Osvedčený ekosystém ovládača ST7796U.ST7796U má za sebou roky overenia v reálnom-svete. Podporuje ho každá väčšia grafická knižnica-TFT_eSPI má vyhradenú inicializačnú sekvenciu ST7796_Init.h a LVGL na tomto ovládači beží hladko. Keď ladíte o 2:00, je dôležité vedieť, že tisíce ďalších inžinierov už vyriešili rovnaké problémy.

Rozlíšenie 320 × 480.Toto rozlíšenie zasahuje do najlepšej hranice medzi vizuálnou čistotou a efektívnosťou zdrojov. Hustota pixelov 145 PPI vykresľuje 8-bodový text čisto a pomer strán 3:2 funguje dobre pri orientácii na výšku aj na šírku. Vyrovnávacia pamäť snímky sa zmestí do pamäte RAM väčšiny mikrokontrolérov strednej triedy, čím sa eliminuje potreba externých pamäťových čipov.

IPS všetky-uhly zobrazenia.Pozorovacie uhly 85/85/85/85- stupňov znamenajú konzistentné farby a kontrast z akéhokoľvek smeru. V aplikácii zdravotníckeho vozíka, kde sa sestry pozerajú z-osy až do 60 stupňov, to nie je pekné-mať-pre bezpečnosť pacienta je to nevyhnutné.

8-LED paralelné podsvietenie.Osem LED diód poskytuje 320 cd/m² s menšou ako 15 % odchýlkou ​​jasu v aktívnej oblasti. Paralelná konfigurácia znamená, že každá LED vidí rovnaké napätie, čo zaisťuje rovnomerné starnutie počas celej životnosti podsvietenia.

Ultra{0}}tenký 2,2 mm profil.S hrúbkou len 2,2 mm sa tento modul zmestí do tenkých ručných krytov. Obrys 92,25 × 60 mm je určený pre štandardné priemyselné výrezy panelov.

Široká prevádzková teplota.Určené pre prevádzku od -20 stupňov do +70 stupňov a skladovanie od -30 stupňov do +80 stupňov. Testovali sme 100 jednotiek pri +70 stupňoch počas 72 hodín – žiadne blikanie, žiadny posun farieb.

V súlade s RoHS a REACH.Všetky materiály spĺňajú globálne environmentálne normy. Certifikáty sú k dispozícii na požiadanie.



Oblasti použitia v rozvíjajúcich sa odvetviach

Okrem tradičných trhov,3,98 palcový TFT LCD modulnachádza cestu do niekoľkých rozvíjajúcich sa odvetví:

Telemedicína a vzdialené monitorovanie pacienta.Pandémia urýchlila prijatie vzdialenej starostlivosti a kompaktné TFT displeje sú srdcom domácich- zdravotníckych zariadení. Od prenosných srdcových monitorov až po prenosné analyzátory krvi, rozlíšenie 320 × 480 poskytuje dostatočnú jasnosť na odčítanie životných funkcií a zároveň udržuje spotrebu energie dostatočne nízku na prevádzku-na batérie. Pozorovacie uhly IPS zaisťujú, že starší pacienti alebo opatrovatelia môžu čítať displej bez toho, aby ho držali v dokonalom uhle.

Priemyselný IoT a Edge Computing.Inteligentné továrne nasadzujú špičkové zariadenia, ktoré zhromažďujú a zobrazujú{0}}produkčné údaje v reálnom čase. Veľkosť 3,98-palca sa presne zmestí do terminálov na lište DIN{4}}a rozhraní na strane stroja. Rozhranie SPI ovládača ST7796U sa dobre spáruje s priemyselnými mikrokontrolérmi a teplotný rozsah -20 stupňov až +70 stupňov pokrýva väčšinu výrobných prostredí.

Inteligentné poľnohospodárstvo.Presné poľnohospodárske zariadenia-prenosné testery pôdy, stanice na monitorovanie životného prostredia a zariadenia na sledovanie zdravia dobytka-potrebujú displeje, ktoré fungujú v premenlivých vonkajších podmienkach. Jas 320 cd/m² postačuje na vonkajšie použitie v tieni a panel IPS si zachováva čitateľnosť pri pohľade zo strany kabíny traktora alebo ručného zariadenia.

Autonómna robotika.Doručovacie roboty, vozidlá na automatizáciu skladov a servisné roboty potrebujú rozhrania operátora. 3,98-palcová uhlopriečka poskytuje dostatok priestoru na obrazovke na odčítanie stavu a jednoduchú navigáciu v ponuke bez toho, aby prekonala mechanickú konštrukciu robota.

Doručovacie terminály-posledných míľ.Ručné skenery a zariadenia na potvrdenie doručenia ťažia z rozlíšenia 320 × 480, ktoré dokáže jasne zobraziť podpisy zákazníkov, čiarové kódy a pokyny na doručenie. Tenký profil zaisťuje pohodlie týchto zariadení-na celodenné používanie.

Inteligentný maloobchod.Interaktívne kiosky, digitálne štítky na poličkách a samoobslužné{0}}platobné terminály čoraz viac využívajú kompaktné TFT displeje. Pozorovacie uhly IPS zaisťujú, že zákazníci môžu čítať propagačné akcie a pokyny z rôznych pozícií.

Lekárska estetika a wellness.Zariadenia ako ručné analyzátory pleti, prútiky na kozmetické ošetrenie a sledovače wellness využívajú kompaktné TFT displeje. Plná-možnosť farieb a mierne rozlíšenie postačujú pre grafické používateľské rozhrania a spätnú väzbu o stave.



Podrobnosti o produkte a vizuálne funkcie

Konfigurácia FPC.Štandardný modul používa 40-kolíkový, 0,5 mm rozstup FPC s pozlátenými-podložkami a zosilnenou výstužou. Smer výstupu FPC je predvolene-dolný stred. Umiestnenie výstuhy je kritické - umiestňujeme ju s 5 mm bezpečnostným okrajom od línie ohybu. Prvé návrhy mali chyby, keď boli zložené do tesných krytov; tento dizajn bol testovaný na 1 000 ohybových cyklov.

Rovnomernosť podsvietenia.Osem LED diód je umiestnených pozdĺž dlhšieho okraja obrysu 92,25 × 60 mm, čo zaisťuje rovnomerné osvetlenie. Typický jas je 320 cd/m² s menšou ako 15 % odchýlkou ​​v aktívnej oblasti. Každá dávka sa testuje meraním jasu mriežky 5×5.

Zásobník polarizátorov.Horný matný polarizátor (0 stupňov) znižuje oslnenie od stropného osvetlenia, zatiaľ čo spodný lesklý polarizátor (90 stupňov) maximalizuje priepustnosť svetla. Tento zásobník dosahuje typický kontrastný pomer 1000:1.

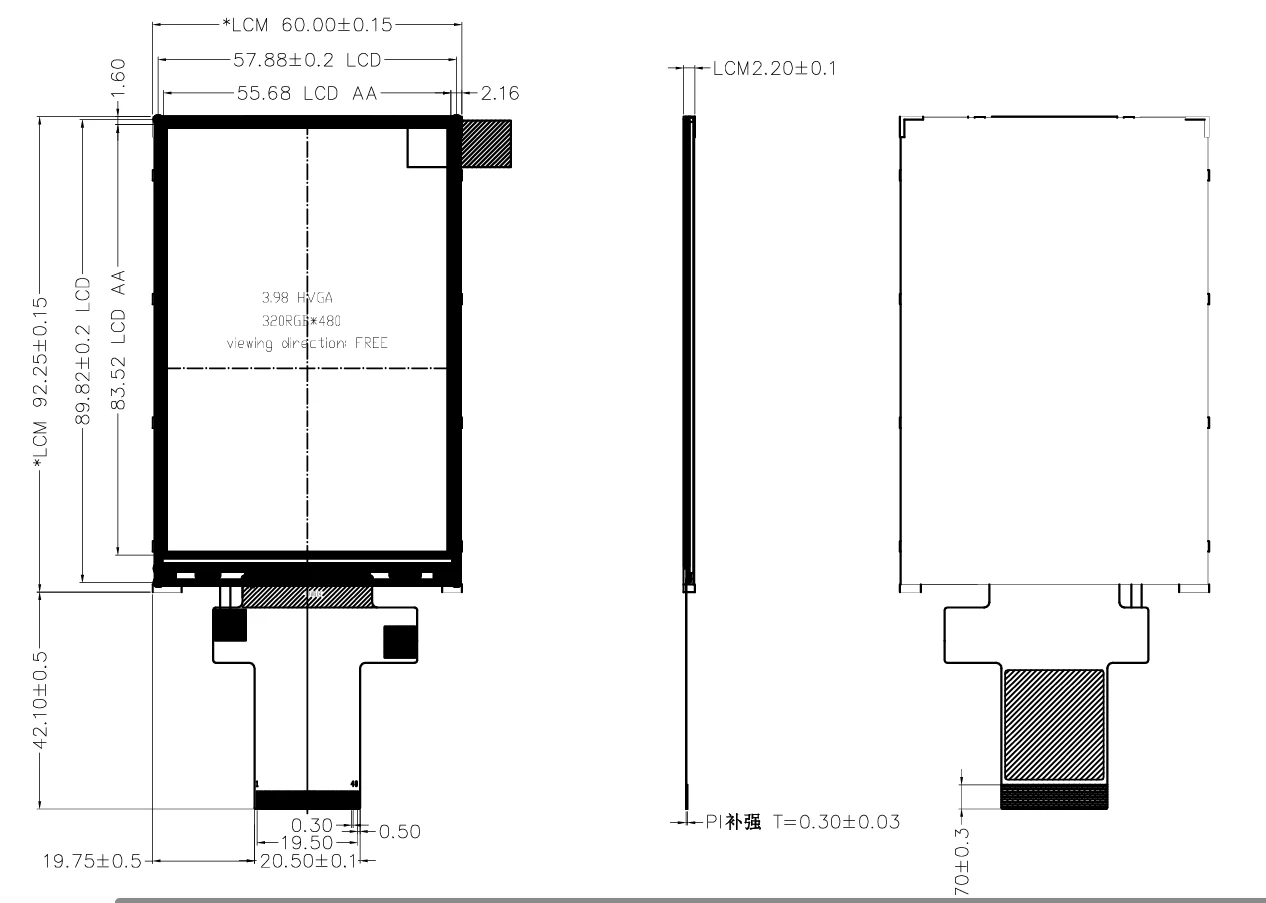

Mechanická integrácia.Obrysové rozmery sú 92,25 × 60 × 2,2 mm. Aktívna oblasť je vycentrovaná v rámci obrysu. Podrobné 2D a 3D CAD výkresy sú dodávané s každou vzorovou zásielkou.

ESD ochrana.Modul obsahuje ochranné obvody ESD dimenzované na výboj vzduchu ±8 kV. To je nevyhnutné pre lekárske a priemyselné zariadenia, s ktorými sa môže manipulovať v suchom prostredí.



Certifikácie

V súlade s RoHS: Bezolovnaté-materiály, bezpečné pre globálne trhy.

V súlade s REACH: Spĺňa normy EÚ pre chemickú bezpečnosť.

ISO 9001:2015: Certifikovaný systém manažérstva kvality.

ISO 14001:2015: Certifikovaný systém environmentálneho manažérstva.

Kvalita výroby

Naša prevádzka používa automatizovanú optickú kontrolu AOI pre FPC lepenie s mierou odmietnutia pod 0,8%. Každý modul prechádza 100 % vizuálnou kontrolou kozmetických chýb a vykonávame elektrické-testovanie na základe vzoriek každej šarže. The3,98 palcový TFT LCD modulje vyrobený pomocou technológie TFT z amorfného kremíka, ktorá zaisťuje konzistentný výkon na všetkých jednotkách.



Služby prispôsobenia

Ako priamy{0}}výrobca z výroby ponúkame nasledujúce možnosti prispôsobenia:

Prispôsobenie FPC.Úprava dĺžky z 20 mm na 200 mm, smer výstupu (spodný, bočný alebo vlastný uhol), typ konektora (ZIF, kolíková hlavička alebo vlastné spájkovacie podložky), montážne otvory a rozmery zlatých prstov. Jeden zákazník zdravotníckeho zariadenia potreboval 150 mm FPC na vedenie okolo priestoru pre batérie; proces lepenia sme rekvalifikovali a doručili sme do štyroch týždňov.

Integrácia dotykového panela.Kapacitný dotyk (CTP) pomocou ovládačov FT3267 alebo CST826 alebo odporový dotyk (RTP). CTP pridáva k celkovej hrúbke približne 0,8 mm. K dispozícii sú možnosti optického lepenia alebo vzduchovej medzery.

Krycie sklo.Šošovka z tvrdeného skla s-vrstvou proti oslneniu, vrstvou proti-odtlačkom prstov alebo dekoráciou s hodvábnou{2}}tlačou (logá, okraje alebo legendy tlačidiel). Vlastné sklenené nástroje si vyžadujú 4-5 týždňov.

Jas a Podsvietenie.Štandardná 320 cd/m². Verzie s vysokým-jasom až do 1 000 cd/m² sú k dispozícii pre vonkajšie alebo jasne osvetlené klinické prostredia. Úprava jasu si vyžaduje zmeny počtu LED alebo zväzku optických filmov.

Varianty rozhrania.Štandardné rozhranie je 4-vodičové SPI. Alternatívne rozhrania zahŕňajú 3-vodičové SPI, MCU 8-bitové paralelné a 16-bitové paralelné.

Predĺženie prevádzkovej teploty.Rozšírený rozsah prevádzky na -30 stupňov ~ +80 stupňov (štandard je -20 stupňov ~ +70 stupňov ). To si vyžaduje zmeny materiálu v kvapaline LCD a lepidle polarizátora.





● OEM&ODM ● ŽIADNE MOQ ● VZORKY SKLADOM ● TESTOVACIA DOSKA VOLITEĽNÁ

















ŠPECIFIKÁCIE

POLOŽKA	DIMENSION	JEDNOTKA
Veľkosť	3.98	palec
Obrysový rozmer	92.25x60x2.2	mm
Prevádzková teplota	-20 stupňov - +70 stupňov	stupňa
Skladovacia teplota	-30 stupňov - +80 stupňov	stupňa
Rozlíšenie	320x480







Populárne Tagy: 3,98 palcový tft lcd modul, výrobcovia, dodávatelia, továreň, prispôsobené
